Tonarm Lignum Details

Konsequent Schwingungen bedämpfen.

Für eine Klangoptimierung.

Das ist das Prinzip unseres Tonarms Lignum.

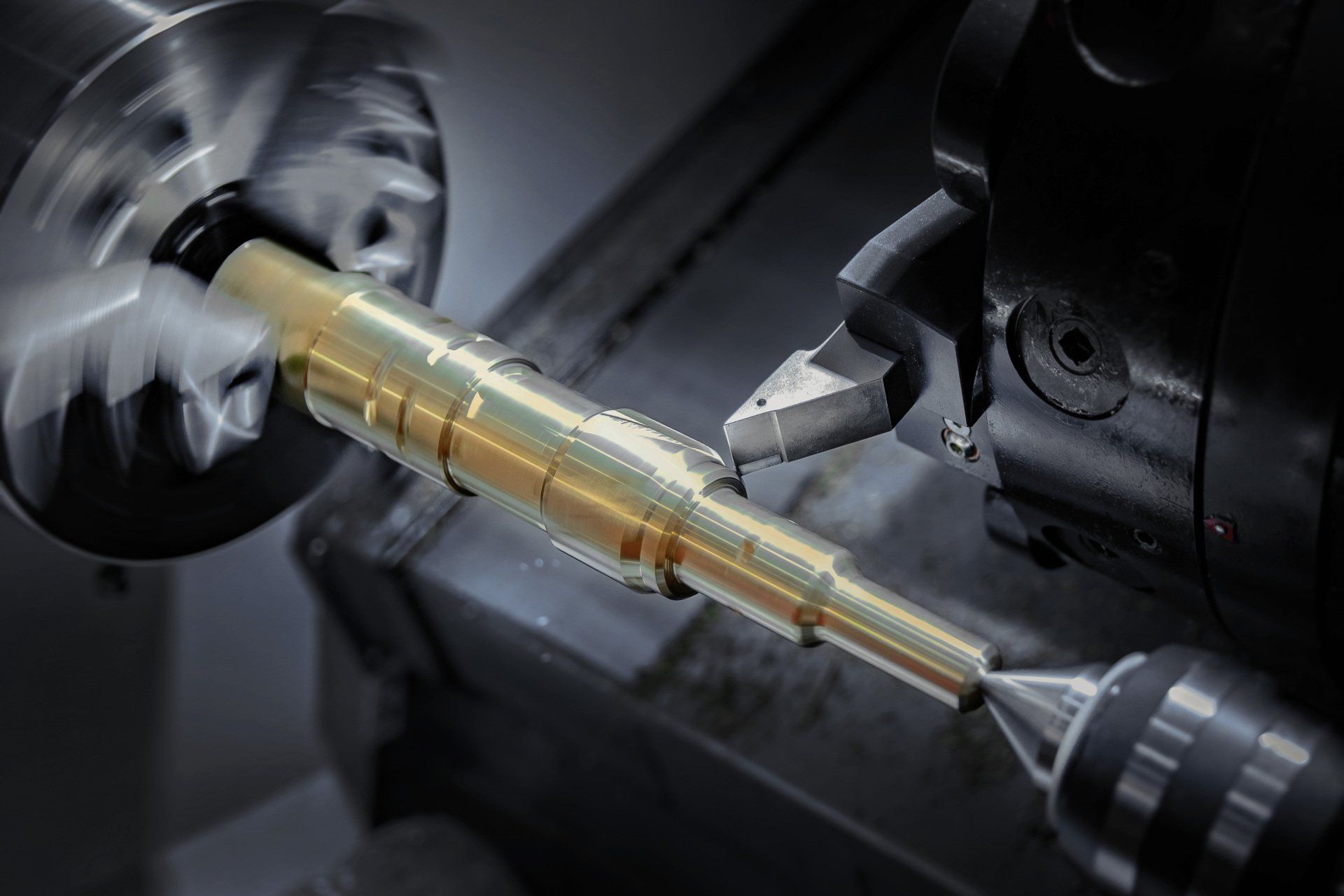

Qualitätvoller Materialeinsatz: Die einzelnen Bauteile sind aus massiven Aluminium- und Bronze-Blöcken gearbeitet. Es kommen kompromisslos Werkstoffe von höchster Qualität, Reinheit und Umweltverträglichkeit zum Einsatz. Hergestellt in Deutschland auf hochsensiblen und genauen CNC-Fräsmaschinen bzw. CNC-Drehmaschinen.


Das 12,2 Zoll Tonarm-Rohr besteht aus einer Holz-Carbon-Kombination. Das sorgt für eine effektive Bedämpfung und für hohe Steifigkeit. So werden störende Schwingungen wirksam unterdrückt und die Klangwiedergabequaliät gesteigert.

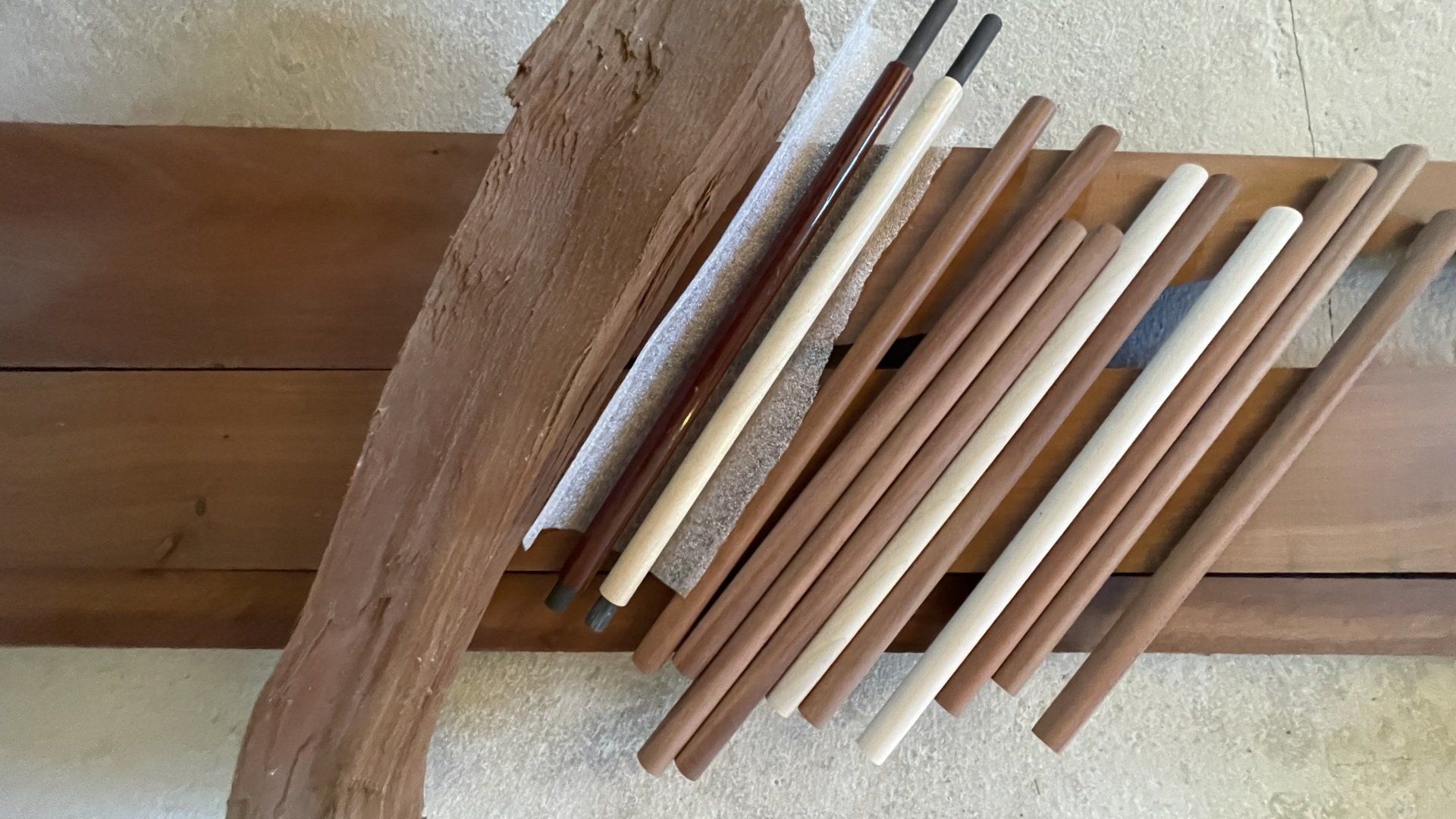

Das von uns verwendete Holz stammt von heimischen Bäumen, die wir persönlich ausgesucht und nach der für den Tonarmbau geeignetern Qualität überprüft haben. Häufig verwenden wir Ahorn-, Apfel- und Zwetschgenholz.

Das Holz wird sorgfältig getrocknet.  Die Armrohre sind aus einem Stück gedrechselt. Dann werden sie wiederum bei Zimmertemperatur eingelagert und erhalten Ihre Oberflächenveredlung  je nach Kundenwunsch.

Der Tonarm Lignum ist ein einpunkt-gelagerter Tonarm, dessen Lagerung stabilisiert ist.


Wir haben die Einpunktlagerung unseres Tonarms deshalb stabilisiert, weil so eine komfortable Handhabung beim Auflegen auf die Platte erreicht wird. Das übliche "lästige Wackeln typischer Einpunkter" ist beseitigt. Noch dazu haben wir für beide Tonarm-Geometrien diese Stabilisierung eingebaut. Egal, ob Sie also den Tonarm ganz gerade oder mit Kröpfung betreiben – er ist immer stabilisiert.

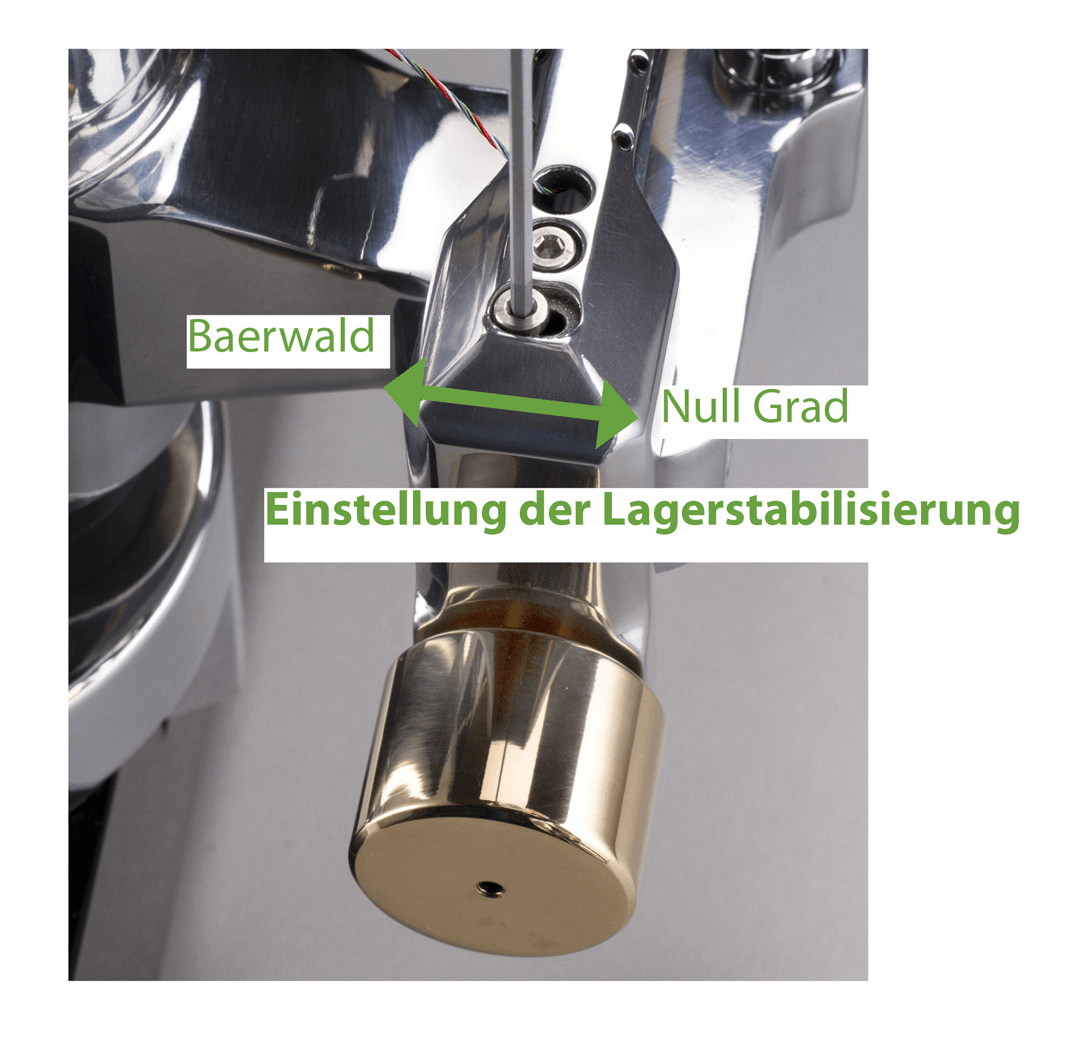

Am Lagergehäuse des Tonarms wird die Lagerstabilisierung passend zum gewählten Kröpfungswinkel eingestellt. Dies erfolgt durch die Verstellung der im Schlitz geführten Schraube.

Es gibt zwei Möglichkeiten bei der Einstellung der Tonarmgeometrie: Der Tonarm kann völlig ohne Kröpfungwinkel betrieben werden. Oder mit einem Kröpfungswinkel nach BAERWALD. Das gibt Ihnen die Möglichkeit für audiophile Experimente.

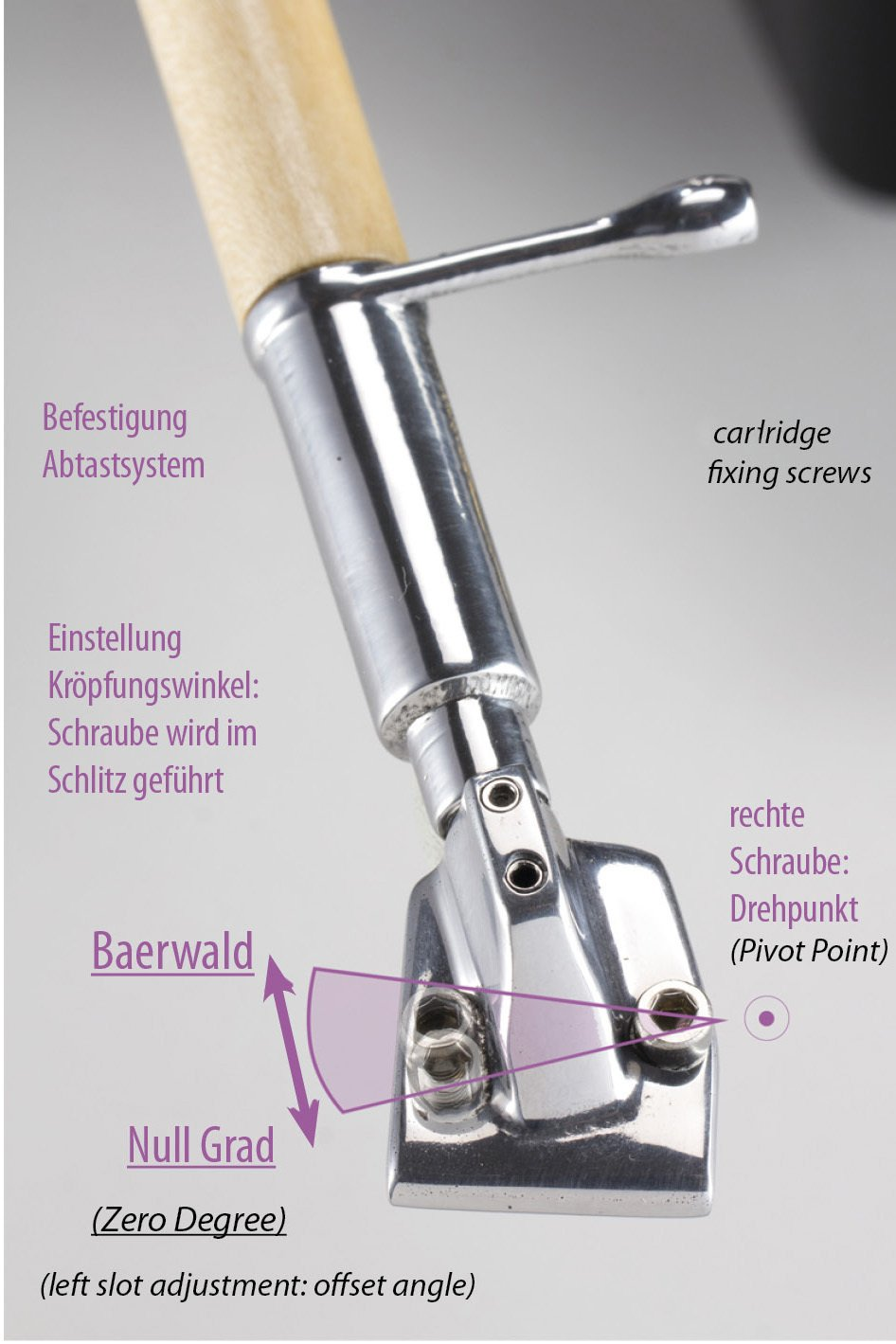

Das Abtastsystem wird mit den beiden vorderen Schrauben am Headshell befestigt. Die rechte Schraube bildet dabei den Drehpunkt. Die linke Schraube richtet das Gehäuse im gewünschten Winkel (Baerwald oder Null Grad) aus.

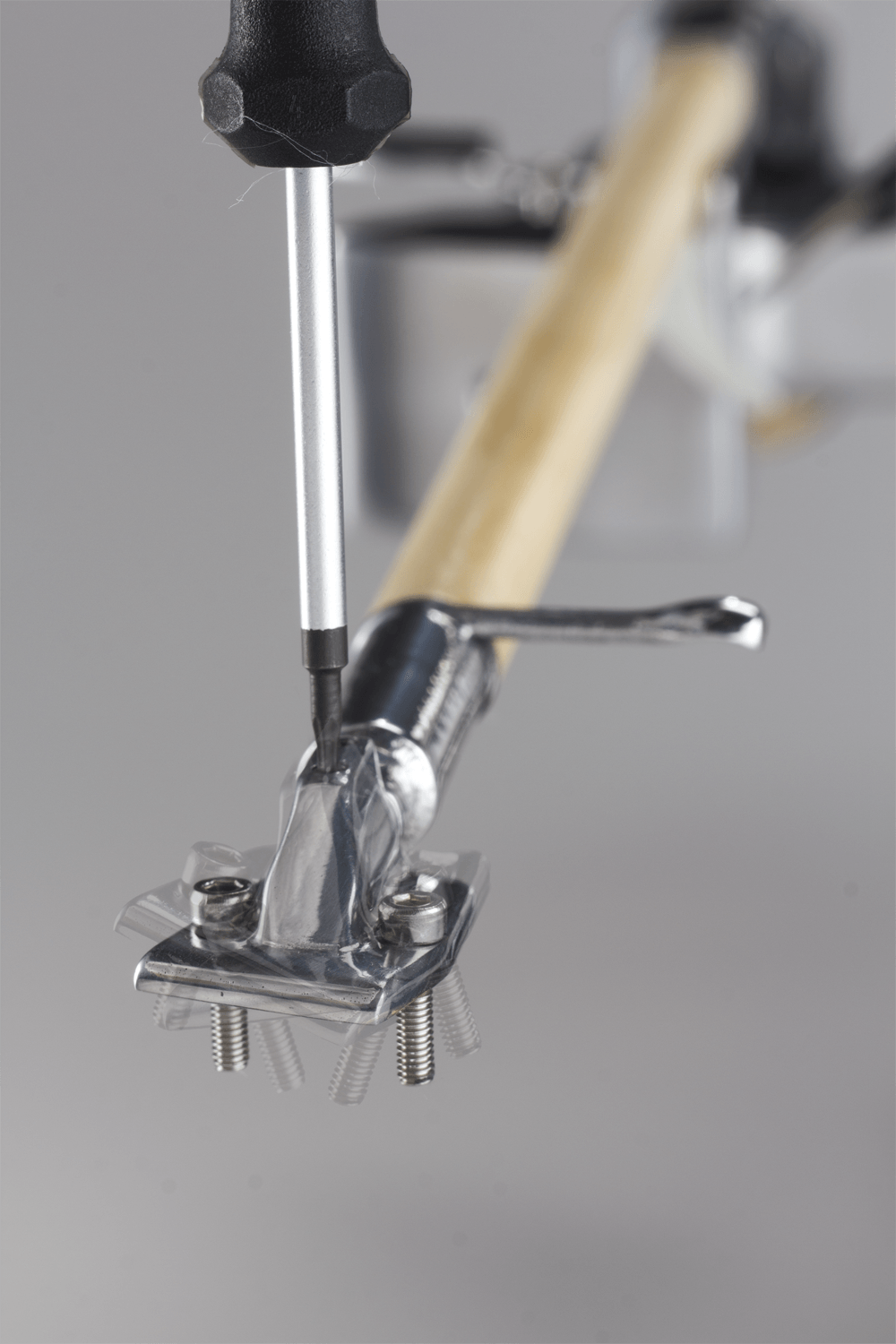

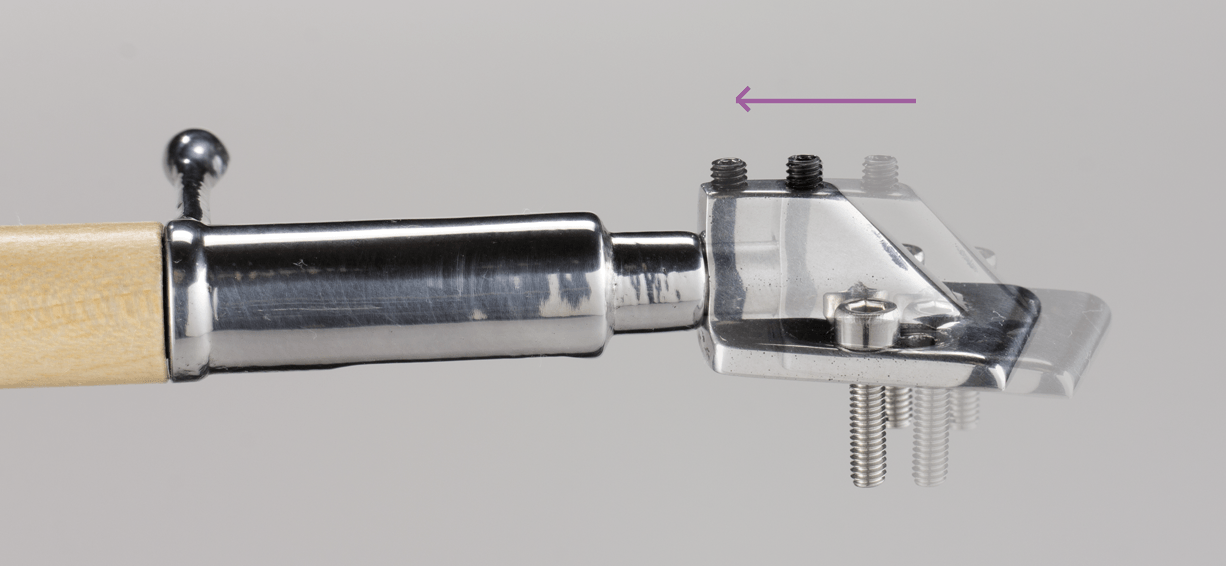

Das Headshell lässt sich auf die Hülse aufstecken. Die beiden oben befindlichen Klemmstifte fixieren es. Damit lässt sich nicht nur das Abtastsystem extern montieren, so kann auch der Azimuth bequem eingestellt werden.


Denn Griff haben wir hinten an der Hülse platziert – damit er weit weg vom empfindlichen Abtaster keine Störschwingungen verursachen kann.

Das Headshell ist ohne zusätzliche Kabeltrennstelle abnehmbar und extrem steif. Wir vermeiden so unnötige Störfaktoren, die das Klangbild beeinflussen könnten.



Das Headshell ist an der Vorderkante horizontal ausgerichtet gerade. Das bietet eine optische Orientierung beim Einstellen des Azimuth.


Tipp: Sollten beim Hörtest die Stimmen nicht in der Mitte sein, können Sie das mit Hilfe des Azimuth einstellen.

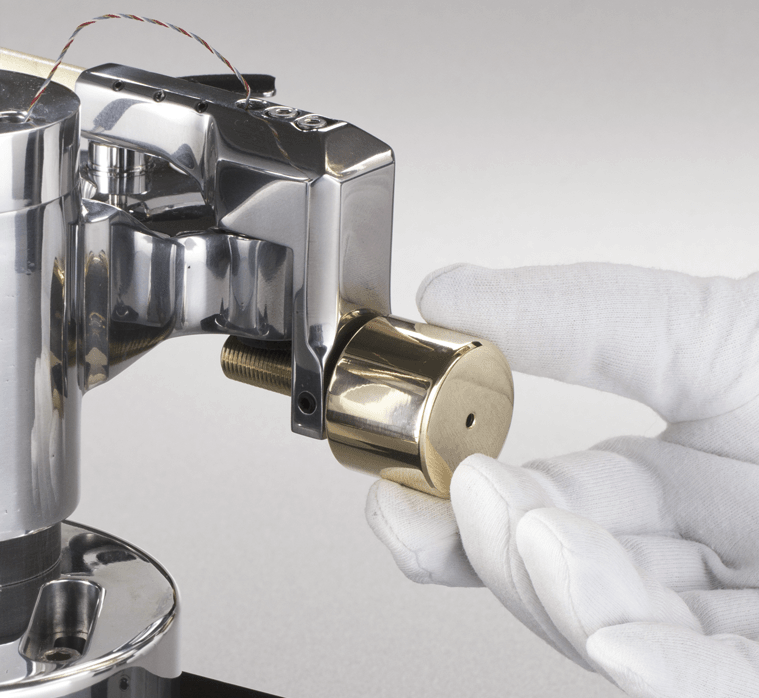

Die Auflagekraft (vertical tracking force) wird am Gegengewicht eingestellt.


Mittels einer Tonarm-Waage wird die spezifische Auflagekraft des jeweilig eingebauten Abtastsystems eingestellt. Das feine Gewinde unseres aus reiner Bronze bestehenden Gewichts erlaubt eine sehr sensible Justierung.

Skating / Anti-Skating : Wir verzichten bewusst auf eine Anti-Skating Vorrichtung. Weil es sich hierbei um ein schwingendes System handelt. Deshalb haben wir uns für einen 12,2 Zoll langen Tonarm entschieden. Dieses Maß ist nach unseren Berechnungen das optimale Verhältnis aus guter Passform und einer moderaten horizontalen Skatingkraft.

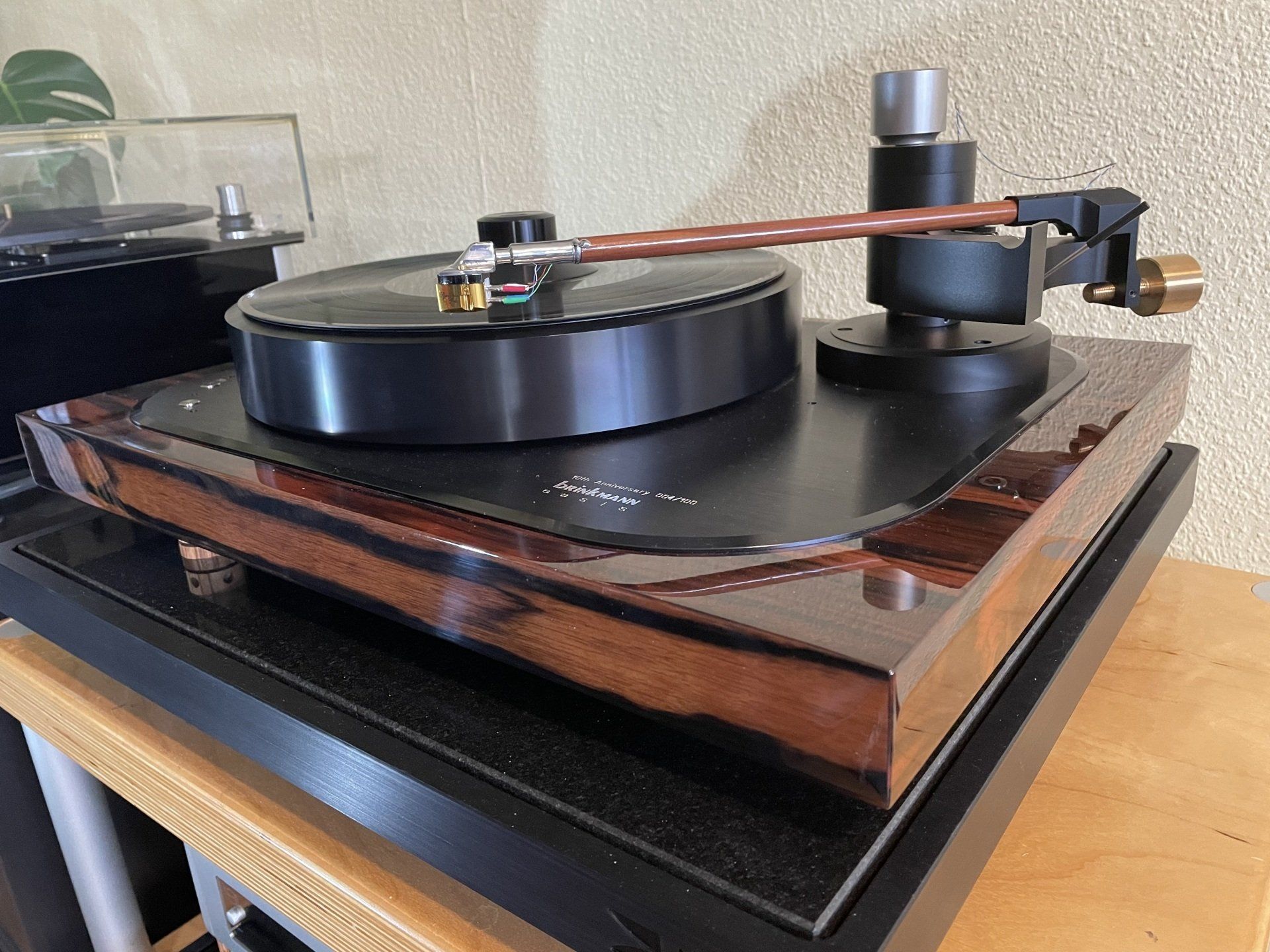

Der Tonarm Lignum kann auf vielen unterschiedlichen Plattenspielern betrieben werden. Wir bieten ihn mit einer SME Schnittstelle an. Aber auch für andere Basen. Wir gestalten die Basis so, dass der Achsabstand verstellt werden kann. So passt unser 12,2 Zoll Tonarm auch auf 9 Zoll oder 10,5 Zoll Basen. Und kann dort mit den beiden unterschiedlichen Tonarm-Geometrien genutzt werden.

Einstellung des VTA (vertical tracking angle): Mit dem oberen Knauf kann der VTA bequem eingestellt werden. Auch während des Abspielens. Nutzen Sie hierzu Ihr Gehör. So können Sie den Klang zusätzlich optimieren.

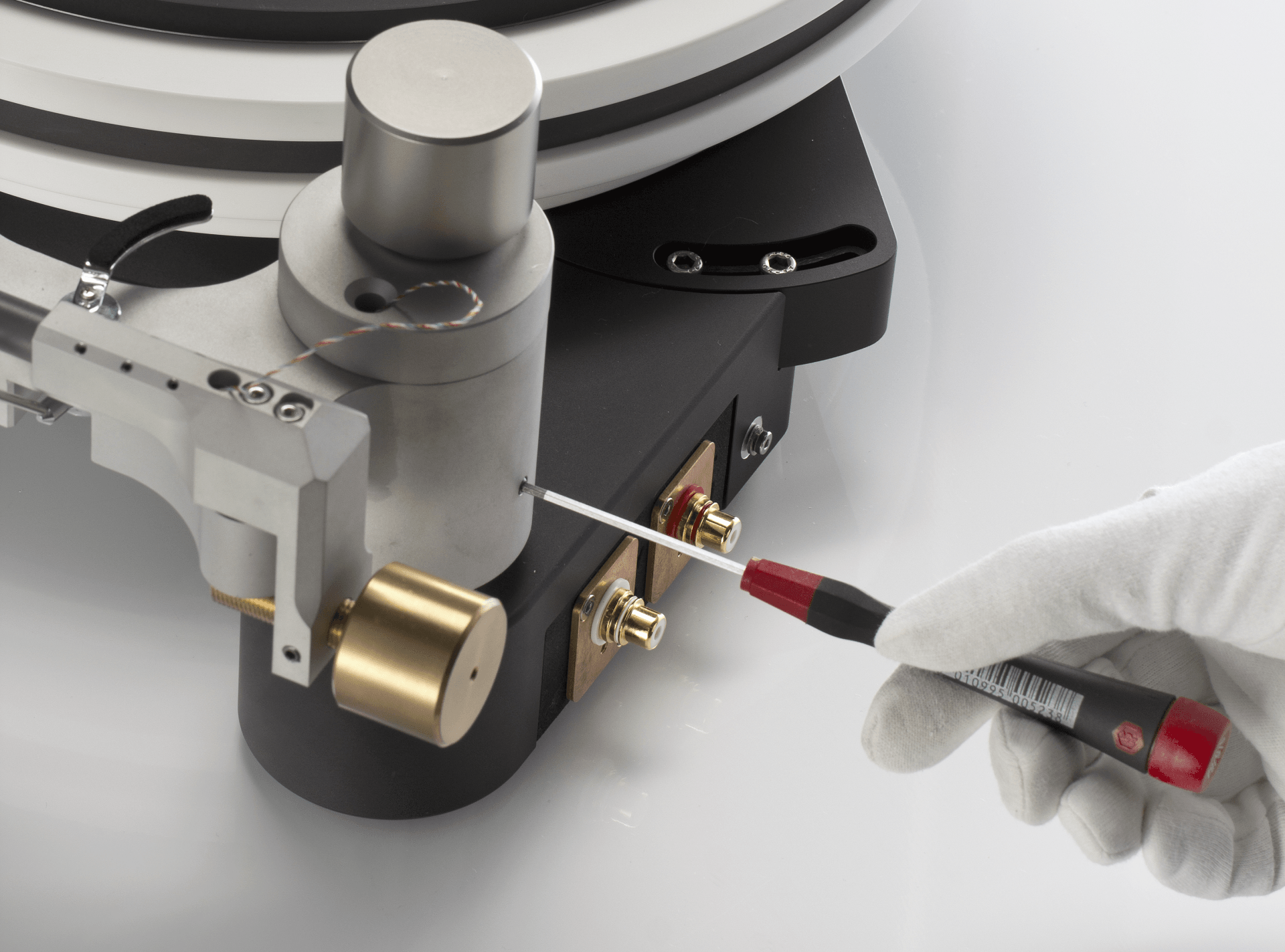

Wenn der VTA eingestellt ist, kann die Position mit Hilfe eines Klemmstiftes fixiert werden. Wir empfehlen diese Maßnahme, weil sie auch dazu dient, Störschwingungen zu vermeiden.

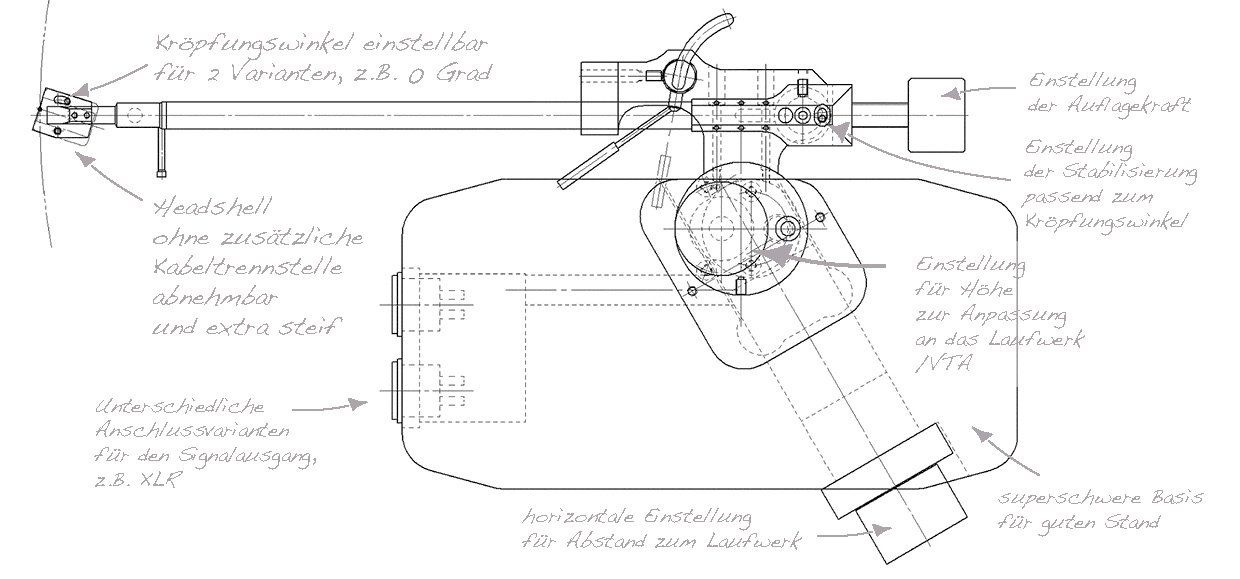

Achsabstand: Um den Abstand "Pivot to Spindle" einstellen zu können, haben wir verschiedene Lösungen rund um unseren Tonarm Lignum ausgearbeitet:

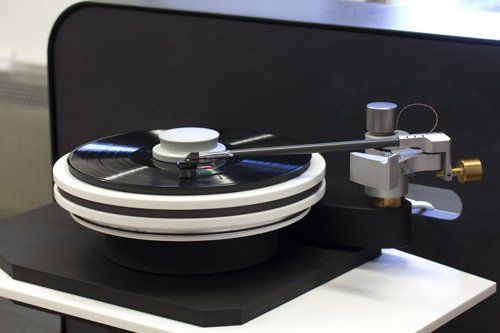

  • Bei unseren Plattenspielern M1 und TM1 wird die gesamte Tonarmbasis geschwenkt. Der Abstand ist vorgegeben und kann noch fein eingestellt werden. Hauptsächlich muss vom Überhang zum Unterhang gewechselt werden, sobald die Tonarmgeomtrie umgestellt wird.

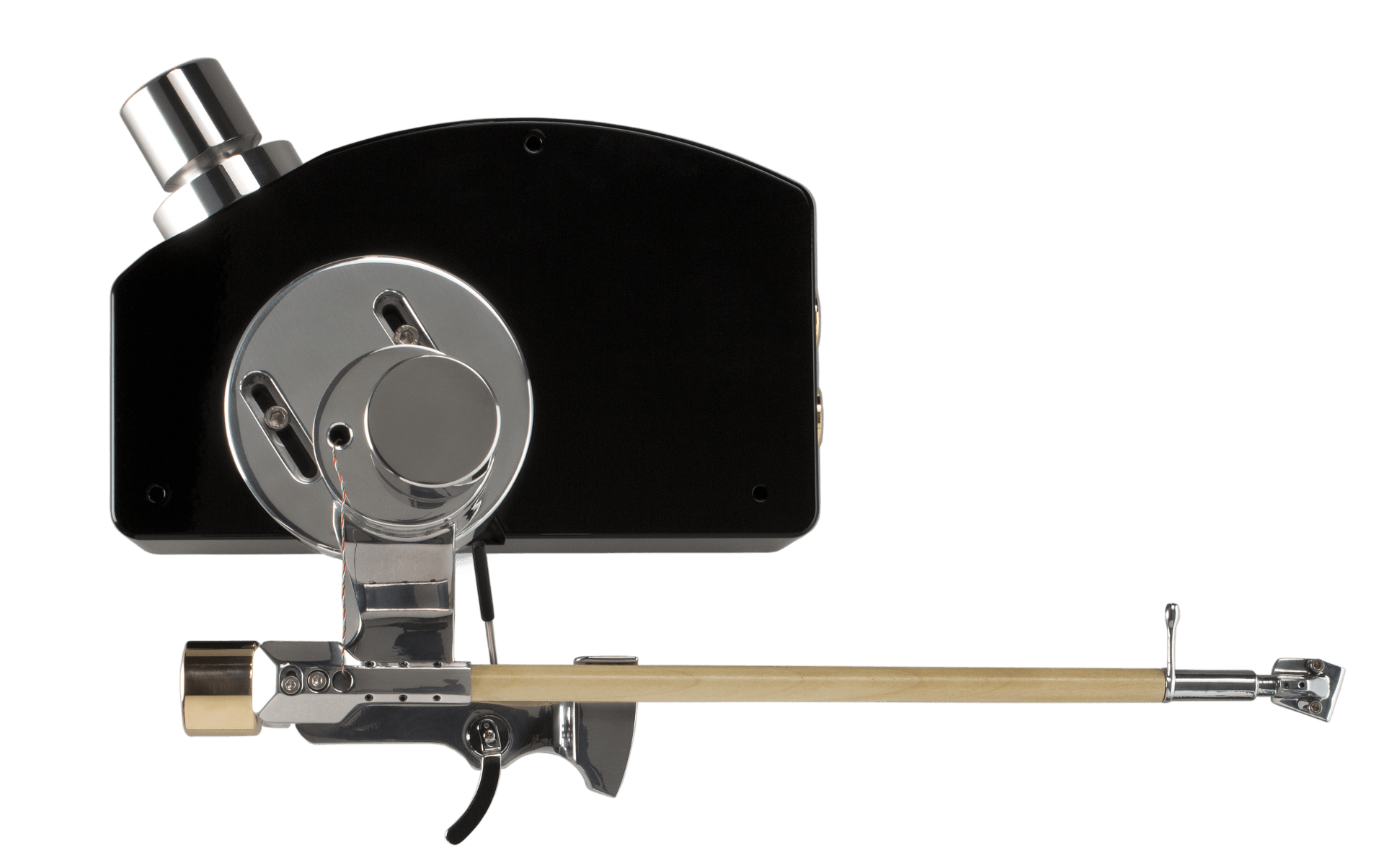

  • Bei unserem freistehendem Tonarm Lignum L wird der Achsabstand mit Hilfe eines Drehknaufs/ horizontal verlaufende Spindel eingestellt.
  • Wir erstellen individuelle Lösungen für Plattenspielermodelle anderer Hersteller, um unseren Tonarm Lignum R nutzen zu können.


Beim Tonarm Lignum L bestehen an der Basis verschiedene Anschluss-Möglichkeiten. Unter anderem XLR oder Cinch.


Auch beim Tonarm Lignum R arbeiten wir die Anschlussmöglichkeit je nach Kundenwunsch aus.

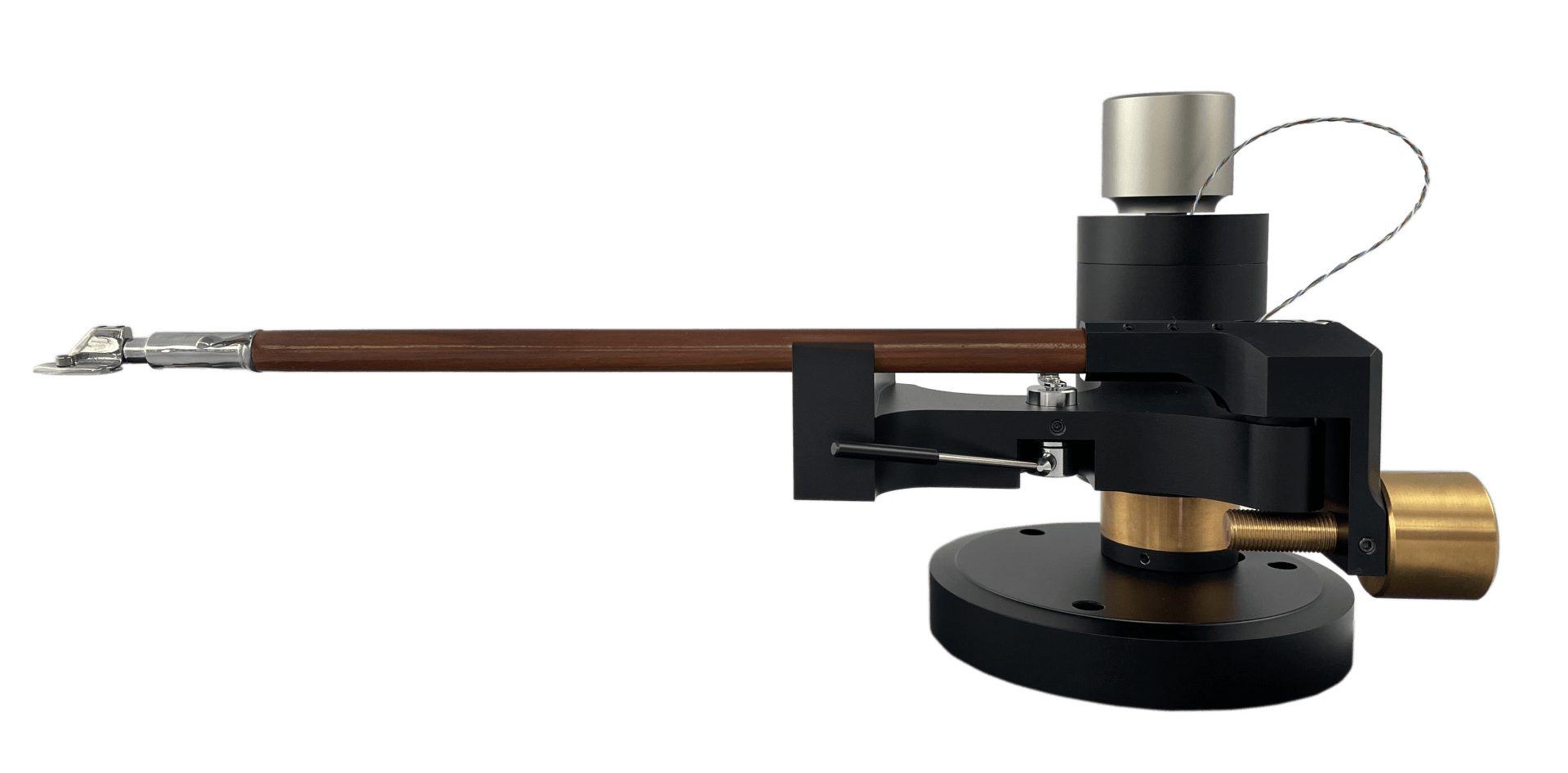

Tonarm Lignum R Spezial für alle Plattenspieler

Wir bieten den Tonarm Lignum für alle Plattenspieler an. Und in vielen Fällen das auch ohne Aufpreis. Er kann als 12,2 Zoll Tonarm auch auf 9 Zoll oder 10,5 Zoll Basen montiert werden. Und, er kann mit zwei unterschiedlichen Geometrien (gerade und nach Baerwald) betrieben werden. Auch optisch passen wir den Tonarm so an, dass er gut dazu passt.




  • Der Tonarm Lignum wird in unserer Manufaktur im oberfränkischen Lichtenfels exklusiv hergestellt.
  • Wir bieten eine Garantie von 10 Jahren auf alle mechanischen Teile und einen lebenslangen Herstellerservice. Wir sorgen für den Werterhalt Ihres Tonarms. Wir sind für Sie da, wenn Sie Fragen haben. Unsere Tonarme sind ein Stück deutsche Ingenierskunst und etwas ganz Besonderes und Exklusives.
